বিশেষভাবে তুলে ধরা:
জলজ প্রতিপালনের জন্য অতিস্বনক ফ্লোমিটার
, ওয়ারেন্টি সহ TM601 ফ্লোমিটার
, নির্ভুল জলজ প্রতিপালন প্রবাহ পরিমাপ
Velocity range: |
±0.1m/s ~ ±5m/s(±0.328ft/s ~ ±16ft/s) |
Accuracy: |
±2.0% |
Pipe size Range(Optional): |
OD9.53, OD12.7, OD15, OD20, OD25, OD32, OD40, OD50, OD63,OD75, OD90, OD110, OD140, OD220 |
Fluid: |
Water, Sea water, Oil, Alcohol... |
Pipe material: |
PVC, Carbon Steel, Stainless Steel, Copper |
Optional Outputs: |
RS485, 4-20mA, OCT+Relay |
Communication interface: |
RS485 |
Power supply: |
10-36V DC |
Temperature: |
Transmitter ambient temperature: 14℉~122℉ (-10℃~50℃) Transducer measurement medium: 14℉~122℉ (-10℃~50℃) |
Ambient Humidity: |
RH 0~95% RH, non-condensing |
Transmitter: |
Aluminum alloy |
Keyboard: |
4 touch keys |
Display: |
In-built Backlit OLED 128*64 dot-matrix displays |
Protection Rate: |
IP54 |
Cable Length: |
Power cable: standard length 2m |

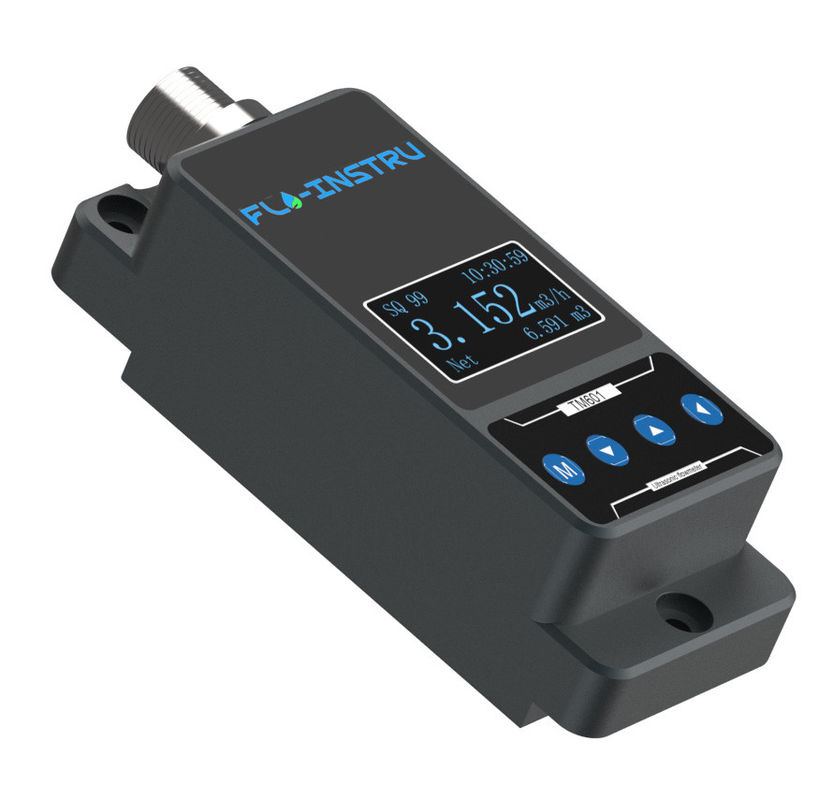

TM601 অতিস্বনক ফ্লোমিটার: পুনঃসঞ্চালন জলজ প্রতিপালন পদ্ধতির জন্য নির্ভুল এবং সহজ সমাধান
TM601 পরিষ্কার শিল্প ফিক্স ক্ল্যাম্প-অন অতিস্বনক ফ্লোমিটার
ক্ল্যাম্প-অন কমপ্যাক্ট টাইপ অতিস্বনক প্রবাহ মিটার।
পণ্যের বিবরণ
টিএম 601 একটি প্রবাহ মিটার যা বিশেষভাবে অতিস্বনক পরিষ্কার মেশিনগুলির জন্য ডিজাইন করা হয়েছে
1। ইনস্টলেশনটি সম্পূর্ণ করতে এবং পরিমাপ শুরু করতে কেবল 1 মিনিট লাগে
2। পাইপলাইনে কোনও অতিরিক্ত পরিবর্তন নেই, এবং অপারেটিং নির্দেশাবলী অনুসারে ইনস্টলেশন এবং পরিমাপ সম্পন্ন করা যায় না।
3। এটি কোনও পাইপলাইন পরিবর্তন ছাড়াই উত্পাদন বন্ধ না করে এবং চাপ ক্ষতি ছাড়াই ইনস্টল করা এবং ব্যবহার করা যেতে পারে
4। ওএলইডি ডিসপ্লে (128x 64px), এমনকি অন্ধকার পরিবেশে এমনকি সেরা প্রদর্শন রয়েছে
5। বিভিন্ন পাইপলাইনের জন্য উপযুক্ত: স্টেইনলেস স্টিল পাইপ, কার্বন ইস্পাত পাইপ, কপার পাইপস, পিভিসি, পিভিডিএফ, পিভিডিএফ, পিপিআর, পিপিএইচ, এইচডিপিই, ইত্যাদি
সুবিধা এবং বৈশিষ্ট্য
- কোনও পাইপ পরিবর্তন প্রয়োজন নেই
সাধারণত একটি নতুন অতিস্বনক প্রবাহ মিটার ইনস্টল করার সাথে সম্পর্কিত অসুবিধাগুলি সাধারণ ক্ল্যাম্প-অন দ্বারা নির্মূল করা হয়। এই নকশাটি পাইপ কাটা, পাইপ চলমান বন্ধ, উত্পাদন বন্ধ করা, অতিরিক্ত ব্যয় অফার করা এবং আরও অনেক কিছু করার প্রয়োজনীয়তা দূর করে।
- কোনও বিশেষ সরঞ্জামের প্রয়োজন নেই
এটি যা লাগে তা হ'ল টিএম 601 নিরাপদে পরিমাপ করা একটি পাইপে ইনস্টল করতে একক ফিলিপস-হেড স্ক্রু ড্রাইভার। এটি নিশ্চিত করে যে সহজ এবং সঠিক ইনস্টলেশনটি বিশেষ সরঞ্জাম বা বিশেষ জ্ঞানের প্রয়োজন ছাড়াই দলের যে কোনও সদস্য দ্বারা অর্জন করা যেতে পারে।
- ব্যাপকভাবে পেশাদার নির্ভুলতা
নির্ভরযোগ্য নির্ভুলতার উপর ভিত্তি করে, টিএম 601 সাধারণ সেন্সিং অ্যাপ্লিকেশন এবং আরও সুনির্দিষ্ট পর্যবেক্ষণের জন্য প্রয়োজনীয় পরিস্থিতি উভয়ের জন্যই ব্যবহার করার অনুমতি দেওয়া হয়, যা প্রবাহকে সঠিকভাবে সনাক্ত করা আগের চেয়ে সহজ করে তোলে। প্রতিক্রিয়া গতি 0.03 মিটার/সেকেন্ড পর্যন্ত বেশি।
স্পেসিফিকেশন
| বেগের হার |
0.328 ফুট/এস ± ± 16 ফুট/এস (0.1 মি/এস ～ ± 5 মি/এস) |
| নির্ভুলতা |
± 2.0% |
| পাইপের আকার |
ডিএন 4 ডিএন 8 ডিএন 10 ডিএন 15 ডিএন 20 ডিএন 25 ডিএন 32 |
| DN40 DN50 DN65 DN80 DN100 DN125 DN200 |
| তরল |
নিয়মিত জল, সমুদ্রের জল, শীতল/গরম জল, অ্যালকোহল .. |
| পাইপ উপাদান |
পিভিসি, স্টেইনলেস স্টিল, কার্বন ইস্পাত, তামা…… |
| বিদ্যুৎ সরবরাহ |
9 ～ 36V ডিসি, সর্বোচ্চ 500 এমএ |
| যোগাযোগ |
সমর্থন মোডবাস প্রোটোকল, আরএস 485 |
| অ্যানালগ আউটপুট |
4-20ma, সর্বোচ্চ 750Ω |
| অ্যালার্ম আউটপুট |
অক্টোবর উপরের এবং নিম্ন সীমা অ্যালার্ম ফাংশন (al চ্ছিক) |
| প্রদর্শন |
OLED 128*64 ডট-ম্যাট্রিক্স ডিসপ্লে স্ক্রিন |
| কী প্যানেল |
চারটি টাচ বোতাম |
| প্রবাহ ইউনিট |
সমর্থন মেট্রিক ইউনিট নির্বাচন, কিউবিক মিটার (এম³), লিটার (এল), ইউএসএ গ্যালন (গ্যাল)। |
| সময় ইউনিট |
/ঘন্টা,/মিনিট, কারখানার ডিফল্ট ইউনিট প্রতি ঘন্টা ঘনমিটার। |
| দৈনিক, মাসিক এবং বার্ষিক ফ্লো টোটালাইজার |
| তাপমাত্রা |
পরিবেষ্টিত: 14F ～+122F (-10 ℃～+50 ℃) |
| তরল: 14F ～+122F (-10 ℃～+50 ℃) |
| পরিবেষ্টিত আর্দ্রতা |
আরএইচ 0 ～ 95%, কোনও ঘনত্ব নেই |
| আবাসন উপাদান |
অ্যালুমিনিয়াম খাদ, সিএনসি মেশিনড প্রসেসিং |
| সুরক্ষা হার |
IP54 |
| তারের দৈর্ঘ্য |
6.6 ফুট (2 মি) স্ট্যান্ডার্ড |
পাইপের আকারের পরিসীমা এবং প্রবাহ পরিসীমা রেফারেন্স টেবিল
| ডিএন |
ওডি |
ওডি রেঞ্জ |
ইঞ্চি |
প্রবাহ পরিসীমা |
| ডিএন 4 |
OD9.53 |
95 মিমি -10.5 মিমি |
1/8 " |
0.003 ～ 0.142 m³/ঘন্টা |
| 0.047 ～ 2.374 আই/মিনিট |
| 0.013 ～ 0.627 গ্যাল/মিনিট |
| Dn8 |
OD12.7 |
12.4 মিমি -13.1 মিমি |
1/4 " |
0.011 ～ 0.570 m³/ঘন্টা |
| 0.190 ～ 9.496 আই/মিনিট |
| 0.050 ～ 2.509 গাল/মিনিট |
| ডিএন 10 |
ওডি 15 |
14.5 মিমি -15.4 মিমি |
3/8 " |
0.026 ～ 1.282 m³/ঘন্টা |
| 0.427 ～ 21.366 এল/মিনিট |
| 0.113 ～ 5.644 গ্যাল/মির |
| Dn15 |
ওডি 20 |
16.5 মিমি -23.0 মিমি |
1/2 " |
0.046 ～ 2.279 মি/ঘন্টা |
| 0.760 ～ 37.984 এল/মিনিট |
| 0.201 ～ 10.034 গাল/মিনিট |
| Dn20 |
ওডি 25 |
25.0 মিমি -30.0 মিমি |
3/4 " |
0.103 ～ 5.128 মি/ঘন্টা |
| 1.709 ～ 85.464 এল/মিনিট |
| 0.452 ～ 22.577 গ্যাল/মিনিট |
| Dn25 |
ওডি 32 |
32.0 মিমি -35.0 মিমি |
1 " |
0.182 ～ 9.116 m³/ঘন্টা |
| 3.039 ～ 151.935 এল/মিনিট |
| 0.803 ～ 40.137 গ্যাল/মিনিট |
| Dn32 |
ওডি 40 |
38.0 মিমি -45.0 মিমি |
1-1/4 " |
0.285 ～ 14.244 m³/ঘন্টা |
| 4.748 ～ 237.399 এল/মিনিট |
| 1.254 ～ 62.714 গাল/মিনিট |
| Dn40 |
ওডি 50 |
48.0 মিমি -54.0 মিমি |
1-1/2 " |
0.410 ～ 20.511 m³/ঘন্টা |
| 6.837 ～ 341.854 এল/মিনিট |
| 1.806 ～ 90.309 গ্যাল/মিনিট |
| ডিএন 50 |
ওডি 63 |
58.0 মিমি -64.0 মিমি |
2 " |
0.729 ～ 36.464 m³/ঘন্টা |
| 12.155 ～ 607.741 এল/মিনিট |
| 3.211 ～ 160549 গ্যাল/মির |
| Dn65 |
ওডি 75 |
72.0 মিমি -78.0 মিমি |
2-1/2 " |
1.140 ～ 56.976 m³/ঘন্টা |
| 18.992 ～ 949.595 আই/মিনিট |
| 5.017 ～ 250.857 গ্যাল/মির |
| Dn80 |
OD90 |
80.0 মিমি -92.0 মিমি |
3 " |
1.641 ～ 82.045 মি/ঘন্টা |
| 27.348 ～ 1367.417 এল/মিনিট |
| 7.225 ～ 361.234 গাল/মির |
| Dn100 |
OD110 |
108.0 মিমি -116.0 মিমি |
4 " |
2.917 ～ 145.858 m³/ঘন্টা |
| 48.619 ～ 2430.963 আই/মিনিট |
| 12.844 ～ 642.194 গ্যাল/মিনিট |
| Dn125 |
ওডি 140 |
132.0 মিমি -142.0 মিমি |
5 " |
4.558 ～ 227.903 m³/ঘন্টা |
| 75.968 ～ 3798.380 এল/মিনিট |
| 20.069 ～ 1003429 গাল/মিনিট |
| Dn200 |
ওডি 220 |
218.0 মিমি -228.0 মিমি |
8 " |
11.669 ～ 583.431 m³/ঘন্টা |
| 194.477 ～ 9723.852 আই/মিনিট |
| 51.376 ～ 2568.778 গ্যাল/মিনিট |
