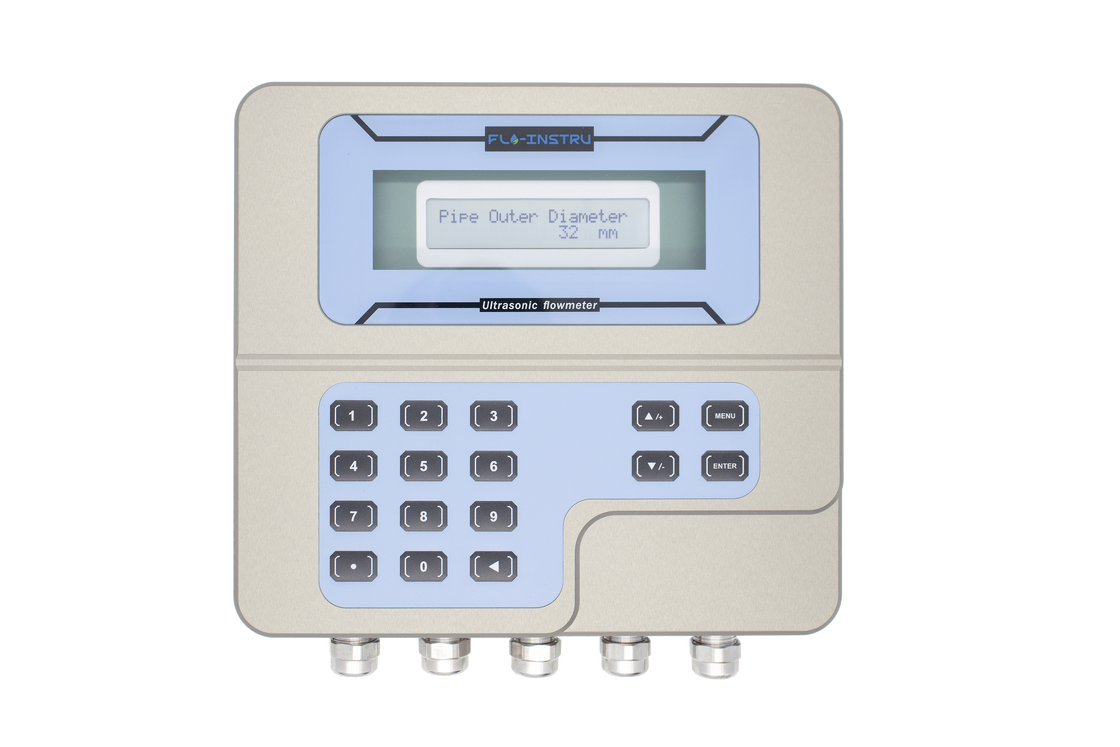

ST502 ইনসার্টিং আল্ট্রাসোনিক ফ্লোমমিটার DN25-DN5000 পাইপ সাইজ এবং 24V ডিসি পাওয়ার সাপ্লাই জন্য ± 0.5% নির্ভুলতার সাথে

ST502 ইনসেশন-টাইপ আল্ট্রাসোনিক ফ্লোমিটার ± 0 অর্জন করতে উন্নত ডিজিটাল সিগন্যাল প্রসেসিং প্রযুক্তি ব্যবহার করে।5% উচ্চ নির্ভুলতা প্রবাহ পরিমাপ বিভিন্ন পাইপ আকার এবং পরিষ্কার তরল অ্যাপ্লিকেশন জুড়েএকটি শক্তিশালী শিল্প-গ্রেড সন্নিবেশ জোন দিয়ে ডিজাইন করা, ST502 সরাসরি প্রবাহ প্রবাহের মধ্যে শক্তিশালী অতিস্বনক সংযোগ প্রদান করে, চমৎকার সংকেত শক্তি, দীর্ঘমেয়াদী স্থিতিশীলতা নিশ্চিত করে,এবং নির্ভরযোগ্য কর্মক্ষমতা.

একটি পরিষ্কার, স্বজ্ঞাত ব্যবহারকারী ইন্টারফেস এবং মেনু সিস্টেম সহজ কনফিগারেশন এবং অপারেশন অনুমতি দেয়।সন্নিবেশ নকশা সরাসরি পাইপ ভিতরে অতিস্বনক ট্রান্সডুসার অবস্থান, শক্তিশালী সংকেত অনুপ্রবেশ এবং উন্নত স্থিতিশীলতা সক্ষম করে, বিশেষ করে বড় ব্যাসার্ধের পাইপলাইন, জটিল প্রক্রিয়া অবস্থার জন্য উপকারী,অথবা উচ্চ নির্ভরযোগ্য এবং পুনরাবৃত্তিযোগ্য পরিমাপ প্রয়োজন অ্যাপ্লিকেশন.

বহুমুখিতা জন্য ডিজাইন, ST502 জল বিতরণ সিস্টেম, শীতলতা loops, শিল্প প্রক্রিয়া তরল, শক্তি পর্যবেক্ষণ, এবং HVAC অ্যাপ্লিকেশন জন্য আদর্শ।স্থিতিশীল কর্মক্ষমতা, এবং টেকসই নির্মাণ এটি দীর্ঘমেয়াদী প্রবাহ পর্যবেক্ষণ এবং সমালোচনামূলক পরিমাপ কাজের জন্য একটি নির্ভরযোগ্য সমাধান করে তোলে।

• বিভিন্ন তরলগুলির প্রকৃত প্রবাহ এবং মোট খরচ পরিমাপ করে
• সিএনসি মেশিন প্রক্রিয়া, কোনও স্ক্রু ছাড়াই চৌম্বকীয় খোলা কভার প্রযুক্তি
• অভিযোজিত সংকেত প্রক্রিয়াকরণ অ্যালগরিদম কর্মক্ষমতা অপ্টিমাইজ, এমনকি চ্যালেঞ্জিং প্রবাহ অবস্থার মধ্যে সঠিক পরিমাপ নিশ্চিত
• পরিষ্কার প্রদর্শন ইন্টারফেস এবং এলসিডি ডিসপ্লে অ্যালার্ম ফাংশন সহ, পরিচালনা এবং ডিবাগ করা সহজ
• ট্রানজিট-টাইম অতিস্বনক প্রযুক্তি ব্যবহার করুন উপরিভাগ এবং নিম্ন প্রবাহের জন্য অতিস্বনক সংকেতগুলি প্রেরণের জন্য এটির সময়টি সঠিকভাবে পরিমাপ করে দ্বি-দিকের প্রবাহ পরিমাপ উপলব্ধি করতে
• সিস্টেম অপ্টিমাইজেশনের জন্য ঐতিহাসিক প্রবাহ তথ্য বিশ্লেষণের জন্য অন্তর্নির্মিত 2 জি এসডি কার্ড এবং লিভারেজ স্টোরেজ ক্ষমতা
• পাইপ ব্যাসার্ধ, পাইপ উপাদান, তরল প্রকার এবং পরিমাপ ইউনিটগুলির দ্রুত এবং সহজ বিকল্পের জন্য বিল্ট-ইন কীপ্যাড এবং সহজ মেনু সিস্টেম

ST502 হল একটি নতুন উচ্চ-শেষ পণ্য যা CNC প্রক্রিয়াকরণ পদ্ধতি ব্যবহার করে অ্যালুমিনিয়াম খাদ উপাদান থেকে তৈরি।এটা কোন স্ক্রু লকিং ছাড়া শিল্প নেতৃস্থানীয় সম্পূর্ণ সিল লোহা-অ্যাসোসিং পাশ খোলার প্রযুক্তি গ্রহণএই সুবিধাজনক নকশা সত্যিই "এক সেকেন্ড খোলার" উপলব্ধি করে।

ট্রানজিট-টাইম (টিভিটি) অতিস্বনক প্রবাহ মিটার একটি অত্যন্ত নির্ভরযোগ্য প্রবাহ পরিমাপ প্রযুক্তি যা পরিষ্কার তরলগুলির জন্য ব্যাপকভাবে ব্যবহৃত হয়।সন্নিবেশ টাইপ মিটার সরাসরি পাইপ প্রাচীর মধ্যে অতিস্বনক ট্রান্সডুসার স্থাপন করে যাতে তারা তরল সঙ্গে যোগাযোগ করতেএটি শক্তিশালী অতিস্বনক সংক্রমণ, চমৎকার সংকেত গুণমান এবং স্থিতিশীল দীর্ঘমেয়াদী কর্মক্ষমতা নিশ্চিত করে, বিশেষ করে বড় বা ঘন দেয়ালযুক্ত পাইপগুলিতে।

একটি সন্নিবেশ টাইপ TVT প্রবাহ মিটার, দুটি অতিস্বনক ট্রান্সডুসার পাইপ প্রাচীর মধ্যে সন্নিবেশ করা হয়। এক ট্রান্সডুসার তরল দিক সঙ্গে একটি ধপধপ নিচে প্রবাহিত (T_down),যখন অন্যটি প্রবাহের বিরুদ্ধে আপস্ট্রিম (T_up) প্রেরণ করে. যেহেতু প্রবাহিত তরলটি ডাউনস্ট্রিম সংকেতকে ত্বরান্বিত করে এবং আপস্ট্রিম সংকেতকে ধীর করে, তাই সময়ের পার্থক্য (Δt = T_up - T_down) প্রবাহের গতির সমানুপাতিক।

যোগাযোগ এবং আউটপুট ফাংশন চিত্র

ST502 ফিক্সড আল্ট্রাসোনিক ফ্লো মিটারটি বিভিন্ন শিল্প নিয়ন্ত্রণ ব্যবস্থায় নির্বিঘ্নে সংহতকরণ নিশ্চিত করার জন্য একাধিক যোগাযোগ এবং আউটপুট বিকল্পগুলির সাথে সজ্জিত।এই আউটপুটগুলি রিয়েল-টাইম ডেটা সংগ্রহের অনুমতি দেয়, রিমোট মনিটরিং, এবং প্রবাহ সম্পর্কিত প্রক্রিয়া নিয়ন্ত্রণ।

আউটপুট সংযোগ এবং ইন্টারফেস
