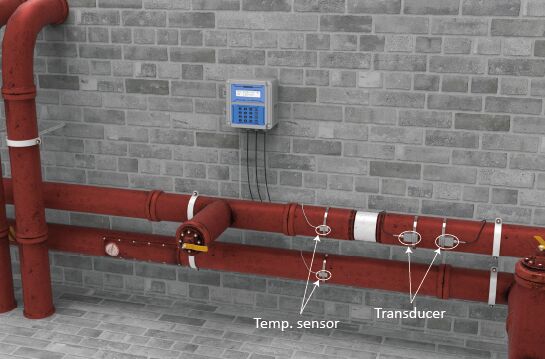

ST502 দূরবর্তী শীতল সিস্টেমের জন্য অতিস্বনক শক্তি মিটার

ST501-PT100 অতিস্বনক শক্তি মিটার

ক্ল্যাম্প-অন প্রকারের অতিস্বনক শক্তি মিটারযা প্রবাহ পরিমাপের জন্য ট্রানজিট টাইম পদ্ধতি ব্যবহার করে।

পরিচিতি

ST501 আল্ট্রাসোনিক এনার্জি মিটার সবচেয়ে নির্ভরযোগ্য ডিজিটাল সিগন্যাল প্রসেসিং প্রযুক্তি ব্যবহার করে, উচ্চ নির্ভুলতা এবং নির্ভরযোগ্যতার সাথে তরল এবং পাইপ আকারের বিস্তৃত প্রবাহ পরিমাপ প্রেরণ করে।উচ্চতর শিল্প স্তরের উপাদান সঙ্গে অসামান্য কর্মক্ষমতা ট্রান্সডুসার একত্রিত, ফ্লো-ইনস্ট্রুমেন্টস কোন উদ্বেগ ছাড়াই দীর্ঘ সময় কাজ করতে পারে।

পরিষ্কার মেনু প্রদর্শন নির্বাচনগুলি যন্ত্রগুলির ব্যবহারকে খুব সুবিধাজনক করে তোলে। ক্ল্যাম্প-অন ট্রান্সডুসারগুলি ইউনিটটিকে বিস্তৃত অ্যাপ্লিকেশনগুলিতে আরও নমনীয় করে তোলে।

ST501 আল্ট্রাসোনিক এনার্জি মিটারটি ট্রানজিট-টাইম প্রযুক্তির উপর ভিত্তি করে তৈরি করা হয়েছে, যা উচ্চ পরিমাপের নির্ভুলতা রয়েছে। ST501 একটি ক্ল্যাম্প-অন ট্রান্সডুসার ব্যবহার করে,যা কেবল পাইপের বাইরের দিকে ক্ল্যাম্প করে প্রবাহের তথ্য সংগ্রহ করতে পারে, এবং এটি কখনই তরলটির সাথে যোগাযোগ করবে না, এবং তরল দূষণ, চাপ হ্রাস, ফুটো ইত্যাদির কারণ হবে না

সুবিধা

• বিভিন্ন তরলের প্রকৃত প্রবাহ এবং মোট খরচ পরিমাপ করে
• প্রক্রিয়া নিয়ন্ত্রণের কোনও ক্ষতি নেই, সম্পদ এবং দক্ষতার অপ্টিমাইজেশন নেই, নাইটটাইম বা ক্যালিব্রেশনের ব্যয় নেই
• অভিযোজিত সংকেত প্রক্রিয়াকরণ অ্যালগরিদম কর্মক্ষমতা অপ্টিমাইজ করে, এমনকি চ্যালেঞ্জিং প্রবাহের অবস্থার মধ্যেও সঠিক পরিমাপ নিশ্চিত করে।
• পরিষ্কার প্রদর্শন ইন্টারফেস এবং এলসিডি ডিসপ্লে অ্যালার্ম ফাংশন সহ, পরিচালনা এবং ডিবাগ করা সহজ
• ট্রানজিট-টাইম অতিস্বনক প্রযুক্তি ব্যবহার করুন যাতে অতিস্বনক সংকেতগুলি আপস্ট্রিম এবং ডাউনস্ট্রিম ভ্রমণ করতে সময় নেয় তা সঠিকভাবে পরিমাপ করে দ্বি-দিকের প্রবাহ পরিমাপ উপলব্ধি করতে পারে
• সিস্টেম অপ্টিমাইজেশান করার জন্য ঐতিহাসিক প্রবাহ প্যাটার্ন বিশ্লেষণের জন্য ডেটা লগিং ক্ষমতা ব্যবহার করুন।
• পাইপ ব্যাসার্ধ, পাইপ উপাদান, তরল প্রকার এবং পরিমাপ ইউনিটগুলির দ্রুত এবং সহজ প্রোগ্রামিংয়ের জন্য অন্তর্নির্মিত কীপ্যাড এবং সহজ মেনু সিস্টেম।

নীতি

• টিভিটি-র ভূমিকা

TVT ((Transit-Time Vortex) প্রযুক্তি অতিস্বনক প্রবাহ পরিমাপের একটি অত্যাধুনিক পদ্ধতির প্রতিনিধিত্ব করে।ট্রানজিট-টাইম আল্ট্রাসোনিকের নীতিগুলিকে ঘূর্ণিপাতের ফেনোমেনে শোষণের সক্ষমতার সাথে একত্রিত করেএই উদ্ভাবনী ইন্টিগ্রেশন প্রযুক্তি অতিস্বনক প্রবাহ মিটারগুলির নির্ভুলতা, বহুমুখিতা এবং কর্মক্ষমতা বৃদ্ধি করে,বিভিন্ন শিল্পে বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য তাদের উপযুক্ত করে তোলে এবং বিভিন্ন প্রবাহের অবস্থার মধ্যে সুনির্দিষ্ট প্রবাহের পরিমাপ প্রয়োজন এমন শিল্পগুলির জন্য একটি মূল্যবান সমাধান.

ডিভাইসটিতে একটি জোড়া (বা একাধিক) অতিস্বনক ট্রান্সডুসার পাইপের বাইরের অংশে ইনস্টল করা আছে (ক্ল্যাম্প-অন) বা ইন-লাইন সন্নিবেশ করা হয়েছে। একটি ট্রান্সডুসার প্রবাহের সাথে একটি অতিস্বনক পালস পাঠায়,আর অন্যটি নদীর ওপারে পাঠায়।যেহেতু তরলটির গতি অতিস্বনকের ট্রানজিট সময়কে প্রভাবিত করে, তাই দুটি সংকেতের মধ্যে সময়ের পার্থক্য প্রবাহের গতির সাথে সরাসরি আনুপাতিক।

বিশেষ উল্লেখ

পণ্যের মাত্রা

ট্রান্সমিটার

ট্রান্সডুসার

টেম্পার ট্রান্সডুসার

পণ্য প্রদর্শন

যোগাযোগ এবং আউটপুট ফাংশন

ST501 ফিক্সড আল্ট্রাসোনিক ফ্লো মিটারটি বিভিন্ন শিল্প নিয়ন্ত্রণ ব্যবস্থায় নির্বিঘ্নে সংহতকরণ নিশ্চিত করার জন্য একাধিক যোগাযোগ এবং আউটপুট বিকল্প দিয়ে সজ্জিত।এই আউটপুটগুলি রিয়েল-টাইম ডেটা সংগ্রহের অনুমতি দেয়, রিমোট মনিটরিং, এবং প্রবাহ সম্পর্কিত প্রক্রিয়া নিয়ন্ত্রণ।

আউটপুট ক্ষমতা সংক্ষিপ্তসার

তারের চিত্র

ইনস্টলেশন পদ্ধতি

ভি পদ্ধতিকে স্ট্যান্ডার্ড পদ্ধতি হিসাবে বিবেচনা করা হয়। এটি সাধারণত আরও নির্ভুল পাঠ দেয় এবং প্রায় 25 মিমি থেকে 400 মিমি (1 ′′ 16 ′′) ব্যাসার্ধের পাইপগুলিতে ব্যবহৃত হয়। এছাড়াও এটি ব্যবহার করা সুবিধাজনক,কিন্তু এখনও ট্রান্সডুসার সঠিক ইনস্টলেশনের প্রয়োজন, পাইপের কেন্দ্ররেখায় পাইপের সাথে যোগাযোগ এবং কেন্দ্ররেখার উভয় পাশে সমান দূরত্ব।
Z পদ্ধতির ইনস্টলেশনে প্রেরিত সংকেতটি V পদ্ধতির সাথে প্রেরিত সংকেতের চেয়ে কম হ্রাস পায়।এর কারণ হল Z পদ্ধতিটি সরাসরি প্রেরিত (প্রতিফলিত হওয়ার পরিবর্তে) সংকেত ব্যবহার করে যা তরলটি কেবল একবার অতিক্রম করে. Z পদ্ধতিটি 100mm থেকে 3000mm ((4 ′′ ~ 120 ′′) পর্যন্ত পাইপ ব্যাসার্ধের উপর পরিমাপ করতে সক্ষম।
এন পদ্ধতিতে, শব্দ তরলটি দুইবার অতিক্রম করে এবং পাইপ দেয়াল থেকে তিনবার রিবাউন্ড করে। এটি ছোট পাইপ ব্যাসের পরিমাপের জন্য উপযুক্ত।N পদ্ধতির মাধ্যমে ট্রানজিট দূরত্ব বাড়িয়ে পরিমাপের নির্ভুলতা উন্নত করা যেতে পারে (অসাধারণভাবে ব্যবহৃত) ।
এন পদ্ধতির মতো, ডাব্লু পদ্ধতির সাথে ট্রানজিট দূরত্ব বাড়িয়ে পরিমাপের নির্ভুলতাও উন্নত করা যেতে পারে।শব্দ তরল চারবার অতিক্রম করে এবং পাইপ দেয়াল থেকে চারবার রিবেট করে. এটি খুব ছোট পাইপগুলির জন্য উপযুক্ত ((50mm2 এর কম ব্যাসার্ধের জন্য) ।
