বিশেষভাবে তুলে ধরা:
বড় পাইপের জন্য অতিস্বনক ফ্লোমমিটার
, কৃষি সেচ অতিস্বনক প্রবাহ মিটার
, বড় পাইপ অতিস্বনক ফ্লোমমিটার
Flow Range: |
±0.1m/s ~ ±5m/s(±0.328ft/s ~ ±16ft/s) |
Accuracy: |
Valued ±2% |
Repeatability: |
0.40% |
Pipe Diameter Range(Optional): |
OD110～OD220 |
Measuring Medium: |
Water, Sea water, Oil |
Pipe Material(Optional): |
Carbon steel, stainless steel, PVC |
Communication Interface: |
RS485 communication interface, support Modbus protocol |
Power Supply: |
24V DC |
Keyboard: |
4 touch keys |
Display: |
In-built Backlit OLED 128*64 dot-matrix displays |
বড় পাইপ ব্যাসার্ধ সামঞ্জস্যের জন্য কৃষি সেচ TM601 প্লাস অতিস্বনক ফ্লোমিটার
TM601 প্লাস ক্ল্যাম্প-অন আলট্রাসনিক ফ্লোমিটার
ক্ল্যাম্প-অন কমপ্যাক্ট টাইপ আলট্রাসনিক ফ্লো মিটার।
পণ্যের বিবরণ
TM601 প্লাস একটি ফ্লো মিটার যা বিশেষভাবে আলট্রাসনিক ক্লিনিং মেশিনের জন্য ডিজাইন করা হয়েছে
1. ইনস্টলেশন সম্পন্ন করতে এবং পরিমাপ শুরু করতে মাত্র 1 মিনিট সময় লাগে
2. পাইপলাইনে কোনো অতিরিক্ত পরিবর্তন নেই, এবং অপারেটিং নির্দেশাবলী অনুসারে ইনস্টলেশন এবং পরিমাপ সম্পন্ন করা যেতে পারে।
3. এটি উৎপাদন বন্ধ না করে, কোনো পাইপলাইন পরিবর্তন না করে এবং কোনো চাপ হ্রাস ছাড়াই ইনস্টল ও ব্যবহার করা যেতে পারে
4. OLED ডিসপ্লে (128x 64px), এমনকি অন্ধকার পরিবেশে সেরা ডিসপ্লে রয়েছে
5. বিভিন্ন ধরণের পাইপলাইনের জন্য উপযুক্ত: স্টেইনলেস স্টিলের পাইপ, কার্বন স্টিলের পাইপ, তামার পাইপ, পিভিসি, পিভিডিএফ, পিপিআর, পিপিএইচ, এইচডিপিই, ইত্যাদি।
সুবিধা ও বৈশিষ্ট্য
- পাইপ পরিবর্তন করার প্রয়োজন নেই
একটি নতুন আলট্রাসনিক ফ্লো মিটার ইনস্টল করার সাথে সাধারণত যে অসুবিধাগুলি জড়িত থাকে তা সহজ ক্ল্যাম্প-অন দ্বারা দূর করা হয়। এই ডিজাইন পাইপ কাটা, পাইপ চালানো বন্ধ করা, উৎপাদন বন্ধ করা, অতিরিক্ত খরচ দেওয়া এবং আরও অনেক কিছু করার প্রয়োজনীয়তা দূর করে।
- স্ন্যাপ-অন টাইপ ইনস্টলেশন
প্রধান ইউনিট (ডিসপ্লে স্ক্রিন)-এর একটি খুব বিশেষ এবং সহজ ইনস্টলেশন রয়েছে। এর পিছনে একটি স্ন্যাপ-অন ডিজাইন রয়েছে। এটিকে কেবল পাইপ ক্ল্যাম্পের উপর ক্ল্যাম্প করে সহজেই ইনস্টল করা যেতে পারে যা এর পিছনে থাকা বাকলটিকে মিটমাট করতে পারে।

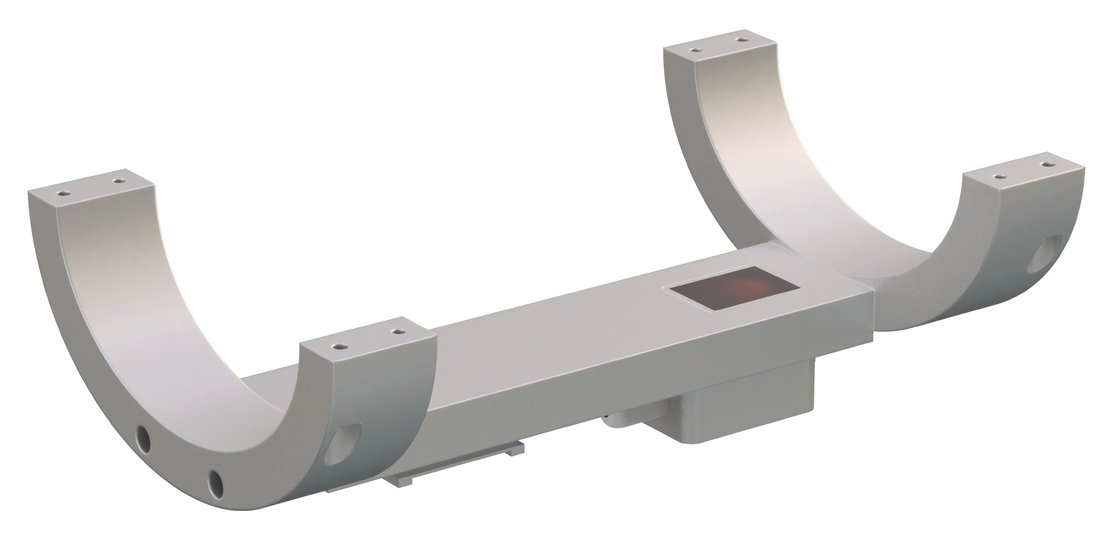

- বড় পাইপ সাইজ, বড় পাইপ ক্ল্যাম্প
বড় পাইপ ব্যাস মাপসই করার জন্য, TM601 প্লাস পাইপ ক্ল্যাম্পের সাথেও মেলে যা এই ধরনের আকার পূরণ করতে পারে। সেন্সরটি যথাক্রমে উপরের বন্ধনী এবং নীচের বন্ধনীতে অবস্থিত, যা সম্পূর্ণরূপে প্রবাহের বেগ এবং তরল পরিমাপ করতে পারে। অনন্য ডিজাইন জটিল অ্যাপ্লিকেশন পরিবেশের জন্য আরও উপযুক্ত।
স্পেসিফিকেশন
| বেগ হার |
0.328 ft/s～±16ft/s(0.1m/s～±5m/s) |
| সঠিকতা |
±2.0% |
| পাইপের আকার |
DN100 DN125 DN160 DN200 |
| তরল |
নিয়মিত জল, সমুদ্রের জল, শীতল/গরম জল, অ্যালকোহল.. |
| পাইপ উপাদান |
পিভিসি, স্টেইনলেস স্টিল, কার্বন স্টিল, তামা.… |
| বিদ্যুৎ সরবরাহ |
9～36V DC, সর্বোচ্চ 500mA |
| যোগাযোগ |
MODBUS প্রোটোকল, RS485 সমর্থন করে |
| অ্যানালগ আউটপুট |
4-20mA, সর্বোচ্চ 750Ω |
| অ্যালার্ম আউটপুট |
OCT উপরের এবং নিম্ন সীমা অ্যালার্ম ফাংশন (ঐচ্ছিক) |
| ডিসপ্লে |
OLED 128*64 ডট-ম্যাট্রিক্স ডিসপ্লে স্ক্রিন |
| কী প্যানেল |
চারটি টাচ বোতাম |
| প্রবাহ একক |
মেট্রিক একক নির্বাচন সমর্থন করে, ঘন মিটার (m³), লিটার (l), ইউএসএ গ্যালন (gal)। |
| সময় একক |
/ঘণ্টা, /মিনিট, কারখানার ডিফল্ট একক হল ঘন মিটার প্রতি ঘণ্টা। |
| দৈনিক, মাসিক এবং বার্ষিক প্রবাহ টোটলাইজার |
| তাপমাত্রা |
আবাসিক:14F～+122F(-10℃～+50℃) |
| তরল:14F～+122F(-10℃～+50℃) |
| আবাসিক আর্দ্রতা |
RH 0～95%, ঘনীভবন নেই |
| আবাসন উপাদান |
অ্যালুমিনিয়াম খাদ, CNC মেশিনে প্রক্রিয়াকরণ |
| সুরক্ষার হার |
IP54 |
| কেবল দৈর্ঘ্য |
6.6 ফুট (2m) স্ট্যান্ডার্ড |
পাইপ সাইজের পরিসীমা এবং প্রবাহের পরিসীমা রেফারেন্স টেবিল
| DN |
OD |
OD পরিসীমা |
ইঞ্চি |
প্রবাহের পরিসীমা |
| DN100 |
OD110 |
108mm-116mm |
4" |
2.917～145.858 m/h |
| 48.619～2430.963 l/min |
| 12.844～642.194 gal/mir |
| DN125 |
OD140 |
132mm-142mm |
5" |
4.558～227.903 m³/h |
| 75.968～3798.380 I/min |
| 20.069～1003.429 gal/min |
| DN150 |
OD160 |
158mm-168mm |
6" |
6.564～328.180 m³/h |
| 109.393～5469.666 l/min |
| 28.889～1444.938 gal/min |
| DN220 |
OD220 |
218mm-228mm |
8" |
11.669～583.431 m³/h |
| 194.477～9723.852 I/min |
| 51.376～2568.778 gal/min |
